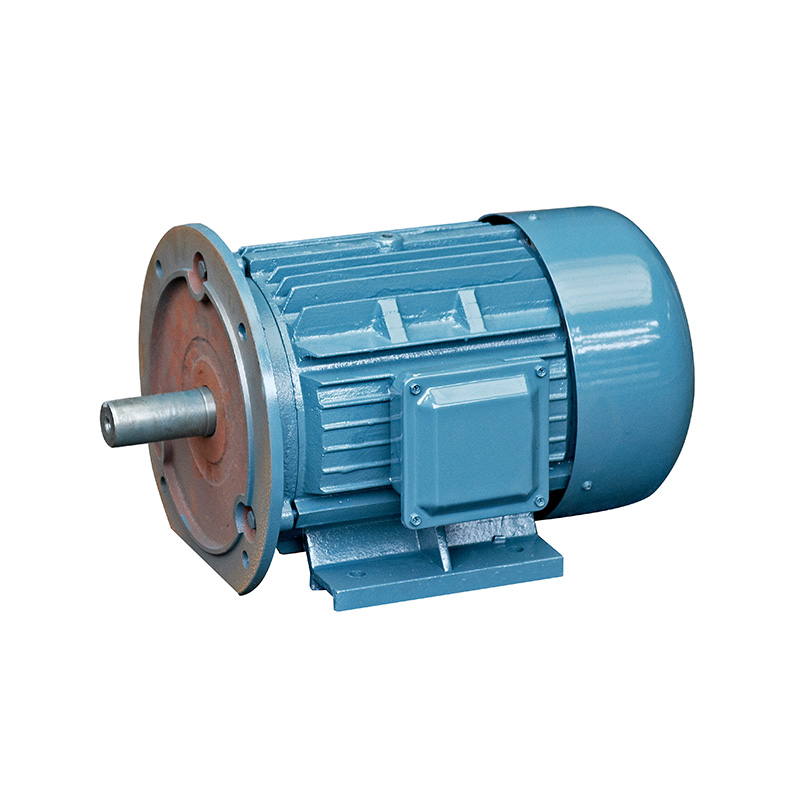

Une usine de moteurs asynchrones n’est généralement pas une simple opération linéaire, mais un ensemble d’ateliers connectés où le métal, le cuivre et les matériaux isolants deviennent lentement une unité électrique rotative. Le flux est continu, mais pas parfaitement uniforme, puisque chaque étape a tendance à s'ajuster légèrement en fonction de l'état des pièces provenant de l'étape précédente.
La plupart du temps, le travail ne porte pas sur des processus isolés. Il s’agit de la façon dont chaque section réagit à ce qui lui arrive. Un changement dans la qualité du noyau peut modifier le comportement du bobinage. Un petit écart dans l’équilibre du rotor peut affecter l’alignement de l’assemblage final. Ce type de dépendance façonne la façon dont l’ensemble du système est organisé.
La structure à l’intérieur d’une usine de moteurs asynchrones est généralement construite autour du mouvement des matériaux plutôt que des départements fixes. Les composants ne restent pas longtemps au même endroit. Ils traversent les zones de façonnage, de formage et d’assemblage selon un flux constant.
Les premières étapes concernent principalement la manipulation et la préparation du matériel. Les tôles d'acier sont empilées et pressées pour former des noyaux, puis transférées vers l'avant. La préparation du fil de cuivre suit un rythme similaire, le matériau étant préparé par lots et introduit dans les stations de bobinage.
Les étapes intermédiaires semblent plus mécaniques. L'empilement des noyaux, la préparation des emplacements et l'insertion des enroulements se produisent dans une séquence où le timing compte plus que l'apparence. Si une étape ralentit, tout ce qui se trouve derrière s’ajuste naturellement.
Les sections finales sont celles où les pièces commencent à se comporter comme un système complet. Le placement du rotor, l'alignement du boîtier et le montage de l'arbre sont gérés dans un espace plus restreint où la précision devient plus perceptible.
| Zone de scène | Activité principale | État de sortie |
|---|---|---|
| Entrée de matière | Découpe et préparation de l'acier et du cuivre | Composants bruts utilisables |
| Formation de noyau | Pressage et empilage de couches magnétiques | Corps de base structuré |
| Zone d'enroulement | Insertion de bobines conductrices | Stator électriquement actif |
| Zone du rotor | Coulée et équilibrage de la pièce tournante | Unité rotative stable |
| Zone de rassemblement | Montage du boîtier et alignement | Unité moteur terminée |
Le comportement des matériaux dans une usine de moteurs asynchrones n'est pas seulement une question de sélection, mais aussi de la façon dont chaque matériau réagit pendant le traitement.
L'acier magnétique a tendance à changer légèrement lors du pressage et de l'empilage. Si la qualité de la surface varie, les étapes ultérieures doivent être ajustées. Le fil de cuivre est plus sensible lors du bobinage car la tension et le placement peuvent modifier le comportement électrique plus tard au cours du fonctionnement.
Les matériaux du rotor apportent également des caractéristiques de traitement différentes. L'aluminium a tendance à réagir rapidement lors du moulage, tandis que les structures à base de cuivre nécessitent une manipulation plus contrôlée lors du façonnage.
Les couches d'isolation sont souvent négligées, mais elles affectent discrètement la stabilité du comportement du moteur sous la chaleur et les vibrations.
Certains facteurs liés aux matériaux sont souvent vérifiés lors de la production :
Ces points ne sont pas des contrôles isolés. Ils s'influencent mutuellement à mesure que les composants avancent dans la chaîne.
Dans une usine de moteurs asynchrones, la chaîne de production est généralement organisée de manière à réduire les retours en arrière inutiles des composants. Les pièces avancent pas à pas, mais pas toujours à la même vitesse.
Les sections de base sont formées en premier. Les tôles d'acier sont pressées, empilées et fixées dans une structure stable. Après cela, ils se déplacent vers des stations de bobinage où le cuivre est inséré dans des emplacements prédéfinis.
Le traitement du rotor s'exécute en parallèle dans de nombreuses configurations. Le moulage ou l'assemblage s'effectue séparément, puis le rotor est équilibré avant de rejoindre la section stator.
Ce qui rend l’environnement en ligne intéressant, c’est l’interaction entre les étapes. Si l'équilibrage du rotor prend plus de temps, les composants du stator peuvent attendre dans des zones tampons. Si la sortie du bobinage change, l'assemblage en aval ajuste l'espacement et la manipulation.
Ce type de flux relève moins d’une question de timing strict que de coordination entre des processus connectés.
Le bobinage à l’intérieur d’une usine de moteurs asynchrones est l’une des opérations les plus sensibles car elle façonne directement le comportement électrique.
Le placement du cuivre à l’intérieur des emplacements du stator ne consiste pas seulement à remplir l’espace. Cela affecte la façon dont le courant se propage et la façon dont la chaleur se déplace pendant le fonctionnement. Si la tension d'enroulement est inégale, de petites zones chaudes peuvent apparaître plus tard lors de l'utilisation.
Différentes approches de bobinage modifient la structure interne de manière subtile. Le remontage assisté par machine a tendance à maintenir un espacement constant, tandis que les processus manuels dépendent davantage du contrôle de l'opérateur.
Quelques influences courantes du comportement du bobinage :
Le bobinage est souvent ajusté pendant la production en fonction des retours des lots précédents, en particulier lorsque le comportement en température présente de petites variations.
Le choix des rotors dans une usine de moteurs asynchrones dépend généralement de la stabilité du processus de formage et du comportement attendu du moteur une fois installé.
En pratique, les rotors en fonte d'aluminium sont souvent utilisés car le processus s'adapte à un flux continu. Le matériau fondu est coulé, refroidi, puis transféré directement vers l'usinage et l'équilibrage. Le flux de travail est simple, ce qui permet de maintenir la production sans trop d'interruptions.
Les structures de rotor en cuivre apparaissent dans des configurations plus spécifiques. Ils prennent plus de contrôle lors du formage et de la finition, ils ne sont donc pas toujours choisis pour les lignes à gros volume. Néanmoins, ils sont pris en compte lorsque le comportement électrique nécessite un équilibre différent sous charge.
Ce qui est généralement vérifié, ce n'est pas seulement le matériau, mais aussi le comportement du rotor après l'usinage. Une petite asymétrie ou une densité inégale peuvent se manifester plus tard sous forme de vibrations ou de bruit.
Points typiques pris en compte lors de la sélection du rotor :
Le contrôle qualité au sein d’une usine de moteurs asynchrones n’est pas quelque chose qui se place en fin de chaîne. Il a tendance à se situer à l’intérieur du processus lui-même, apparaissant à différents moments selon l’étape.
Au stade de l’entrée des matériaux, l’inspection est généralement simple mais importante et se concentre sur la question de savoir si les matériaux en acier et en cuivre répondent aux conditions de formage de base. Une fois que l’empilement des noyaux commence, l’attention se porte sur l’alignement et sur la question de savoir si les couches sont uniformément placées sous la force de pression.
Le remontage apporte un autre type de contrôle. Ici, l’espacement et la couverture isolante comptent plus que l’apparence. Le traitement du rotor ajoute ensuite des contrôles d'équilibre, car même un petit écart peut affecter la rotation ultérieurement.
Au moment où les pièces atteignent l’assemblage final, les contrôles deviennent davantage basés sur le système. L'ajustement entre le boîtier et les pièces rotatives, ainsi que la douceur lors des tests de rotation manuelle, révèlent souvent des variations antérieures.
Points de contrôle courants dans toute la production :
Le comportement énergétique d’un produit d’usine de moteurs asynchrones ne se décide pas en une seule étape. Il se forme lentement à travers plusieurs choix de fabrication liés.
La structure du noyau affecte la façon dont le flux magnétique se déplace dans le moteur. Si le laminage de l’acier présente de légères variations, les pertes peuvent varier légèrement. La disposition des enroulements joue également un rôle car le placement des conducteurs modifie la façon dont le courant se propage et se réchauffe.
La structure du rotor ajoute une autre couche. Si le rotor n’est pas formé ou équilibré de manière uniforme, la résistance mécanique peut augmenter légèrement pendant la rotation. Ces petits effets se combinent plutôt qu’agissent seuls.
Domaines clés qui influencent le comportement énergétique :
La performance énergétique est généralement le résultat de petites décisions accumulées à travers différentes étapes plutôt que d’un seul choix de conception.
L'automatisation dans une usine de moteurs asynchrones est principalement utilisée pour réduire la variation des tâches répétitives plutôt que pour remplacer complètement le travail manuel.
Dans les sections de bobinage, les machines guident le placement du cuivre afin que l'espacement reste plus uniforme. Lors du transfert entre les stations, les systèmes automatisés déplacent les pièces sans manipulation inutile, ce qui permet de réduire les petits changements de surface causés par le contact.
L'équilibrage du rotor bénéficie également d'outils de réglage automatisés, notamment lorsqu'une correction fine est nécessaire. Toutefois, certaines étapes restent pilotées par l'opérateur car les matériaux ne se comportent pas toujours de la même manière d'un lot à l'autre.
Là où l’automatisation est la plus visible :
| Zone | Rôle d'automatisation | Effet pratique |
|---|---|---|
| Section d'enroulement | guide le placement des fils | structure de bobine plus uniforme |
| système de transfert | déplace les composants | moins de marques de manipulation |
| équilibrage du rotor | aide à la correction | comportement de rotation plus fluide |
| étape d'inspection | prend en charge la vérification | résultats de mesure plus stables |
Ici, l’automatisation est moins une question de vitesse que de maintenir les variations dans une plage gérable.
Au niveau de la coordination du contexte de production et d'application, Zhejiang Shenli Antidéflagrant Electromechanical Co., Ltd. est référencé en relation avec des scénarios de fabrication de moteurs industriels où ces considérations de processus sont couramment appliquées.
